【产品概述】

      HDG3050系列IEPE型加速度传感器是一款用于在线实时监测设备振动状态的振动传感器。其组成结构为有内置高密度合金质量块和精密陶瓷压片组成IEPE模组，结合调理放大电路组成。防护壳体由固定铜内壳和304不锈钢外壳形成的隔离浮置结构，这样有效提高传感器的抗噪音杂波、抗电磁波。增加本体绝缘度的效果。满足一般工业现场、长期户外在线使用工况。输出原始电压信号特征值，配备专用的信号采集仪及相关软件，可对设备设施进行振动状态监测分析。

【应用领域】

      主要应用于工业电机、泵、风机等旋转设备；机床刀具稳固度，铁路轨道紧固度，工业管道的稳定度等外力变化引起的振动；大型基础设施如高架是桥梁结构，路面称重状态，较高楼宇结构应力承受状态等。

【技术参数】

量程：常规-50g~50g

灵敏度：100mv/g或者500mv/g&1000mv/g（接受定制）

输出：±5V（实际工作中输出电压绝对值不应大于5V）

频率响应：0.4-9KHZ（非线性度＜10%，3db非线性允许下0.4-12KHZ）

幅值非线性：＜1%

谐振频率：22KHZ

噪音敏感度（RMS）：＜50μV

有效分辨率：100ug

偏置电压：12V±2VDC

耐压测试：4000V AC/30s

感应材料：压电陶瓷

冲击极限：不上电2000g

工作温度：-40至120度

防护等级：IP65

激励电压：18VDC-28VDC恒流源供电（2-10mA）

输出阻抗：小于100Ω

外形尺寸：φ25*52高度

重量：80克

安装方式：1/4-28UNF或者磁吸座

外壳体材料：304不锈钢不抛光

插口规格：航插2芯线（MIL-C-5015）

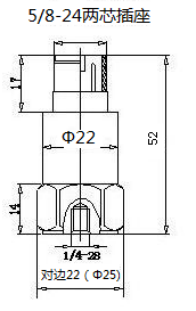

【产品尺寸：单位mm】
